( bei Fotografien ist H der Mittelpunkt des Bildes )
( bei vertikaler Bildtafel liegt H stets auf h )
Punkte in dieser Ebene haben kein Bild!
| < | > |
|

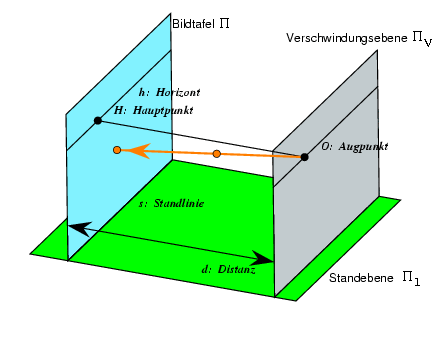

O | Augpunkt | Projektions-Zentrum |
|
Bildtafel | Ebene, in die projiziert wird | |
| H | Hauptpunkt | Fußpunkt des Lotes vom Augpunkt O auf die Bildtafel
( bei Fotografien ist H der Mittelpunkt des Bildes ) | |
| d | Distanz | Abstand Augpunkt - Hauptpunkt | |
|
Standebene | Grundriss-Ebene | |
| s | Standlinie | Schnittgerade der Standebene mit der Bildtafel | |
| h | Horizont | Schnittgerade der horizontalen Ebene durch O
mit der Bildtafel
( bei vertikaler Bildtafel liegt H stets auf h ) | |
|
Verschwindungs- Ebene | Ebene durch O, die parallel zur Bildtafel steht
Punkte in dieser Ebene haben kein Bild! |
